EBL litografia elektronowa
,mikroskop skaningowy do litografii elektronowej
,maszyna litograficzna OPTO-EDU A63.7010
-
Standardowy sprzętEtap interferometru laserowego
-
Podróż sceniczna≤105 mm
-
Rozdzielczość obrazu≤1 nm przy 15 kV; ≤1,5 nm przy 1 kV
-
Gęstość prądu wiązki>5300 A/cm2
-
Minimalny rozmiar plamki wiązki≤2 nm
-
Przesłona wiązki elektronówCzas narastania < 100 ns
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaCNOEC, OPTO-EDU
-
OrzecznictwoCE,
-
Numer modeluA63.7010
-
Dokument
-
Minimalne zamówienie1 szt
-
CenaFOB $1~1000, Depend on Order Quantity
-
Szczegóły pakowaniaOpakowanie kartonowe, do transportu eksportowego
-
Czas dostawy180 dni
-
Zasady płatnościT/T, West Union, PayPal
-
Możliwość Supply5000 szt./miesiąc

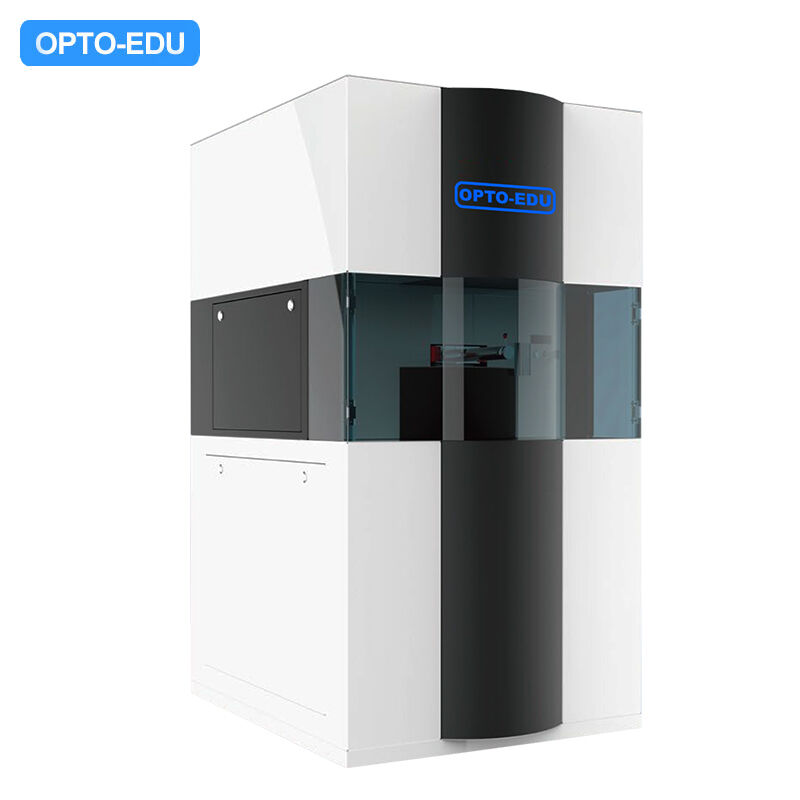

OPTO-EDU A63.7010 EBL Maszyna do litografii wiązką elektronów
| Specyfikacje etapu | |
| Standardowe wyposażenie | Etap interferometru laserowego |
| Podróże sceniczne | ≤105 mm |
| Specyfikacje broni elektronicznej i obrazowania | |
| Strzelba z emisją Schottky Field | Włókno przyspieszenia 2OV ~ 30kVW drugorzędny elektronowy detektor boczny i Detektor elektronów wewnątrz soczewki |
| Rozdzielczość obrazu | ≤1nm@15kV;≤1.5nm@1kV |
| Gęstość prądu wiązki | > 5300 A/cm2 |
| Minimalny rozmiar plamy wiązki | ≤2 nm |
| Litografia Specyfikacje | |
| Ostrzelek wiązki elektronicznej | Czas wzrostu < 100 ns |
| Obszar pisania | ≤500x500 um |
| Minimalna szerokość linii pojedynczej ekspozycji | 10 ± 2 nm |
| Prędkość skanowania | 25 MHz/50 MHz |
| Parametry generatora grafiki | |
| Rdzeń sterowania | Wysokiej wydajności FPGA |
| Maksymalna prędkość skanowania | 50 MHz |
| Decyzja D/A | 20-bitowe |
| Wspierane rozmiary pól do pisania | 10 mm ~ 500 mm |
| Wsparcie okładki wiązki | 5VTTL |
| Minimalne zwiększenie czasu pobytu | 10n |
| Wspierane formaty plików | GDSIl, DXF, BMP itp. |
| Pomiar prądu wiązki kubka Faradaya | Wliczone |
| Korekta efektu bliskości | Opcjonalnie |
| Etap interferometru laserowego | Opcjonalnie |
| Tryby skanowania | Tryby sekwencyjne (typ Z), serpentynowe (typ S), spiralne i inne tryby skanowania wektorowego |
| Tryby ekspozycji | Wspiera kalibrację pola, szycie pola, nakładanie i wielowarstwowe automatyczne ekspozycje |
| Wsparcie zewnętrzne | obsługuje skanowanie wiązki elektronów, ruch sceniczny, kontrolę migawki wiązki oraz wtórne wykrywanie elektronów |
|
|
Etap interferometru laserowego Etap interferometru laserowego: zaawansowany etap interferometru laserowego, który spełnia wymagania dotyczące szwów i nakładów dużych i precyzyjnych |
|
Broń do emisji w polu Wysokiej rozdzielczości pistolet emitujący pole jest ważną gwarancją jakości litografii |
|
|
|
Generator grafiki /Osiąga ultra-wysoka rozdzielczośćrysowanie wzorów przy jednoczesnym zapewnieniu ultraprędkości skanowania |
| A63.7010 VS Raith 150 Dwa | ||
| Model urządzenia | OPTO-EDU A63.7010 (Chiny) | Raith 150 Dwa (Niemcy) |
| napięcie przyspieszenia (kV) | 30 | 30 |
| Min. Średnica punktu wiązki (nm) | 2 | 1.6 |
| Wielkość sceny (calo) | 4 | 4 |
| Minimalna szerokość linii (nm) | 10 | 8 |
| Dokładność szycia (nm) | 50 ((35nm) | 35 |
| Dokładność nakładki (nm) | 50 ((35nm) | 35 |
