OPTO-EDU A63.7230 Mikroskop elektroniczny z transmisją skanującą STEM 50KV 800000x
-
Tryb obrazowaniaBF/DF (świetne pole/ciemne pole)
-
STEM Tryb napięcie lądowe50KV
-
Typ detektoraDetektor bezpośredni półprzewodnikowy
-
Działo elektronoweEmisja pola termicznego Schottky Typ
-
Prąd wiązki elektronów50PA do 100na
-
Stopień próbkiX = ± 4 mm, y = ± 4 mm, dokładność pozycjonowania 1um
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaCNOEC, OPTO-EDU
-
OrzecznictwoCE, Rohs
-
Numer modeluA63.7230
-
Dokument
-
Minimalne zamówienie1 proc.
-
CenaFOB $1~1000, Depend on Order Quantity
-
Szczegóły pakowaniaOpakowanie kartonowe, do transportu eksportowego
-
Czas dostawy5 ~ 20 dni
-
Zasady płatnościT/T, West Union, Paypal
-
Możliwość Supply5000 szt./miesiąc

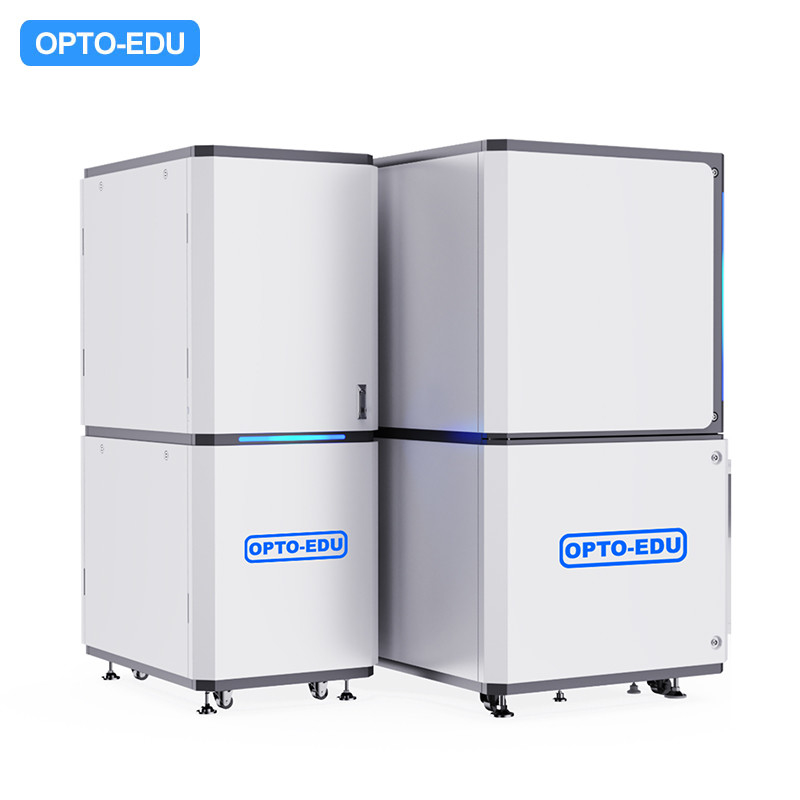

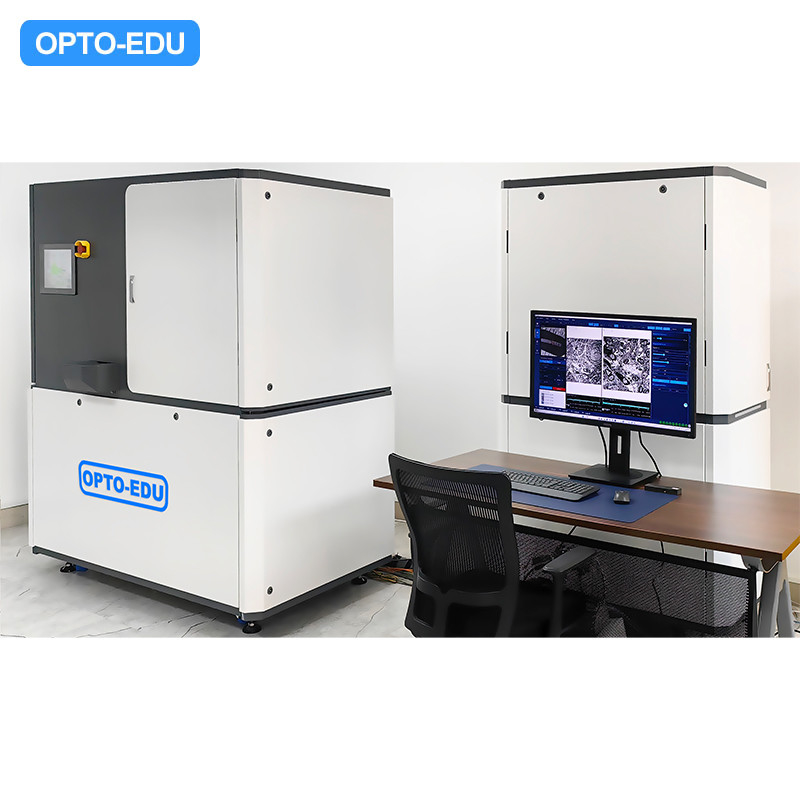

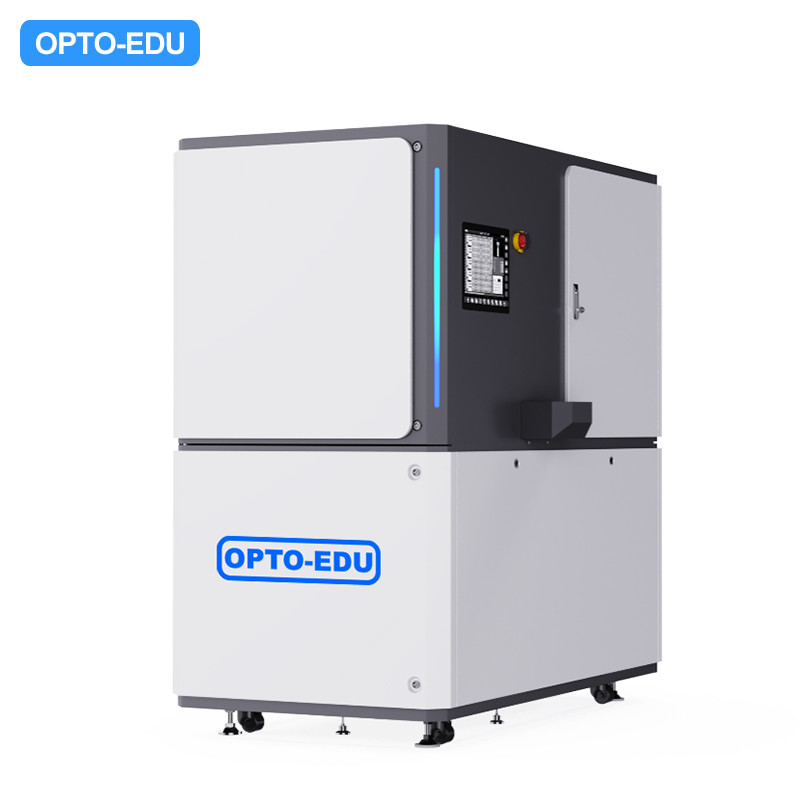

OPTO-EDU A63.7230 Mikroskop elektroniczny z transmisją skanującą STEM 50KV 800000x
|
Szybki automatyczny system analizy obrazowania mikrocząstek A63.7230 to szybki, inteligentny, w pełni zautomatyzowany mikroskop elektroniczny skanujący (STEM) z całkowicie niezależnymi prawami własności intelektualnej w napięciu 50 KV.Spełnia potrzeby zastosowań w dziedzinach takich jak obserwacja morfologii wirusa, badania bezpieczeństwa banku komórek szczepionek, badania i produkcja szczepionek, badania kliniczne patologiczne w zakresie tkanek i badania biologiczne nad neuronami mózgu. |
|
A63.7230 Technologia podstawowa |
|
|
/System elektronoptyczny o wysokiej rozdzielczości i wysokiej jasności 100M/s ultra szybkie obrazowanie przy napięciu 50KV. System posiada możliwość analizy na poziomie wideo (25fps@2k*2k) w nanoskali,umożliwiające w pełni zautomatyzowane pozyskiwanie informacji bez pominięć przy zachowaniu wysokiej rozdzielczości. /Wysokiej wrażliwości bezpośredni detektor elektronów Wszystkie detektory z A63.7230 wykorzystują niezależnie zaprojektowane bezpośrednie detektory elektronów, które przekształcają elektrony bezpośrednio w sygnały elektryczne,osiąganie wydajności wykrywania przekraczającej 80% i wyższego stosunku sygnału do hałasu (SNR). /Szybkie przełączanie między dużym polem obrazu a obrazem o wysokiej rozdzielczości Innowacyjna optyczna konstrukcja elektronów pozwala na niezależne działanie obrazowania dużego pola i obrazowania o wysokiej rozdzielczości, umożliwiając szybkie przełączanie, precyzyjną identyfikację i pozycjonowanie cząstek,i szybkie obrazowanie o wysokiej rozdzielczości. /Wysokiej prędkości i wysokiej stabilności platforma ruchu mechanicznego Wykorzystuje platformę ruchu bez drgań, X=±4 mm, Y=±4 mm, dokładność pozycjonowania 1um. |
|
| A63.7230 Mikroskop elektroniczny skanujący transmisję (STEM) | |
| Rozstrzygnięcie | 1.0nm@50kV |
| (1nA prądu wiązki, w optymalnych warunkach) | |
| Tryb obrazowania | BF/DF (świetne pole/ciemne pole) |
| STEM Tryb napięcie lądowe | 50 kV |
| Rodzaj detektora | Detektor bezpośredni półprzewodnikowy |
| Zwiększenie | 1X-500X (Low Magnification Optical Imaging) |
| 500X - 800,000X (zdjęcia STEM) | |
| Elektrowa broń | Emisja pola cieplnego typu Schottky |
| Prąd wiązki elektronów | 50pA do 100nA |
| Etap próbkowy | X=±4 mm, Y=±4 mm, dokładność pozycjonowania 1 mm |
| Przepływ obrazowania | Może wykonać obrazowanie obszaru 1x1mm2 przy pikseli 4nm w ciągu 0,5 godziny |
| Zbieranie obrazu z ultraszybkością | 100MB/s, pojedynczy obraz 24k x 24k zajmuje tylko 6,5s do uchwycenia |
| Metoda nabywania | STEM Nabycie jasnego pola (BF) lub ciemnego pola (DF) |
| Oprogramowanie sterowania mikroskopem elektronicznym o wysokiej przepustowości | Wyposażone w automatyczną optymalizację obrazu, inteligentne śledzenie ostrości, panoramiczną nawigację optyczną i w pełni zautomatyzowane funkcje akwizycji dużych obszarów |
| Szybkie przełączanie między dużym polem obrazu a obrazem o wysokiej rozdzielczości | Innowacyjna optyczna konstrukcja elektronów, niezależna obsługa obrazowania dużego pola i obrazowania o wysokiej rozdzielczości, szybkie przełączanie, precyzyjna identyfikacja i pozycjonowanie cząstek,szybkie obrazowanie o wysokiej rozdzielczości |
| Oprogramowanie do analizy obrazu AI Server | Ultrawielkiego pola obrazowania, 100um@25nm, AI Server wysokiej wydajności rozpoznawania i pomiaru |
| Wysokiej przepustowości zdolność ilościowego wykrywania cząstek | Nowy system ładowania próbek i zautomatyzowany system zarządzania próbkami zapewniający ilościowe wykrywanie |
|
▶System optyczny zaprojektowany do w pełni zautomatyzowanego wykrywania mikrocząstek
Tradycyjne mikroskopy elektronów przenośnych mają małe pole widzenia, które nie może spełniać potrzeb wykrywania i identyfikacji dużej liczby nanocząstek.7230 jest zaprojektowany na podstawie koncepcji półprzewodnikowych urządzeń wykrywających wiązkę elektronów klasy przemysłowej, osiągając możliwości wykrywania nanocząstek o wysokiej przepustowości.
A63.7230 pozwala uzyskać ultra-szybkie obrazy dzięki innowacyjnym projektom, takim jak szybka technologia obrazowania, stopień próbkowania bez drgań, szybki system elektronoptyczny i technologia sztucznej inteligencji,z prędkością obrazowania wynoszącą kilkadziesiąt razy więcej niż tradycyjne mikroskopy elektroniczne. |
|
▶Całkowicie zautomatyzowany projekt Seria działań, takich jak kontrola zasilania, pozycjonowanie nawigacji, centryzacja jednym kliknięciem, regulacja ostrości i korekcja zmiany, są zautomatyzowane.System śledzenia ostrości w czasie rzeczywistym składa się z sprzętu i oprogramowaniaUżycie precyzyjnego deflekcji elektronicznej w celu dokonania dokładnego pozycjonowania obrazów próbki, co powoduje wysoką powtarzalność wyników.Nie tylko eliminuje potrzebę znaczących wysiłków w celu dostosowania i zlokalizowania pozycji próbki, ale również wykorzystuje inteligencję sztucznej inteligencji do automatycznego wykrywania, w końcu osiągając nieprzerwaną ciągłą pracę. |
|
▶Dostosowalne funkcje oprogramowania dla różnych klientów Wykorzystanie nowoczesnej sztucznej inteligencji, algorytmów sztucznej inteligencji itp., aby pomóc personelowi eksperymentalnemu w analizie,od przygotowania próbki z przodu do automatycznego obrazowania całego przecinka i szycia za pomocą mikroskopu elektronicznegoInteligentna analiza sztucznej inteligencji może być wykorzystywana do automatycznego wykrywania i klasyfikacji cząstek,zapewnienie użytkownikom kompleksowego rozwiązania. |
