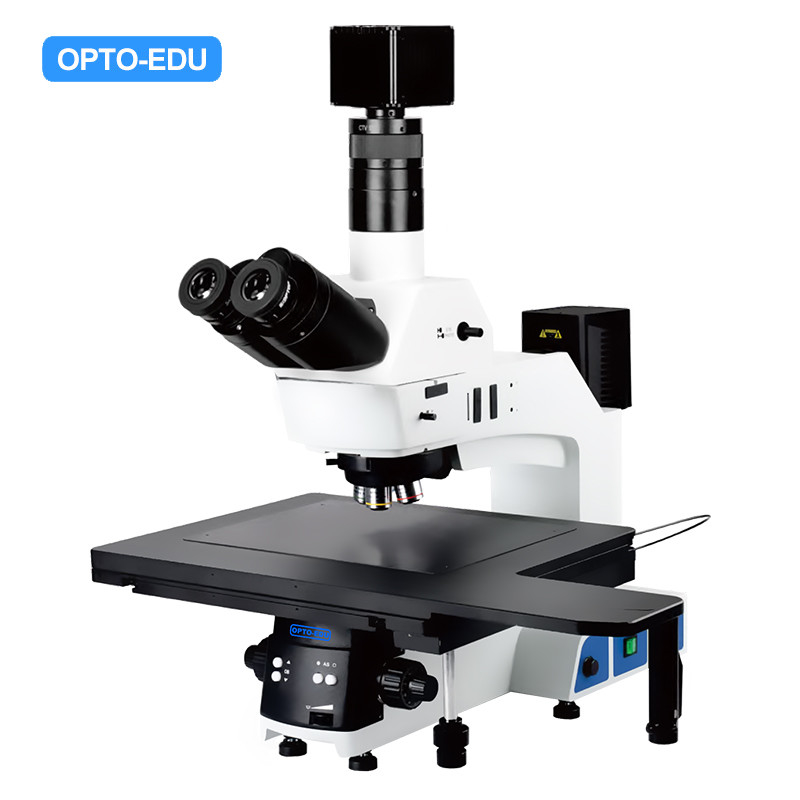

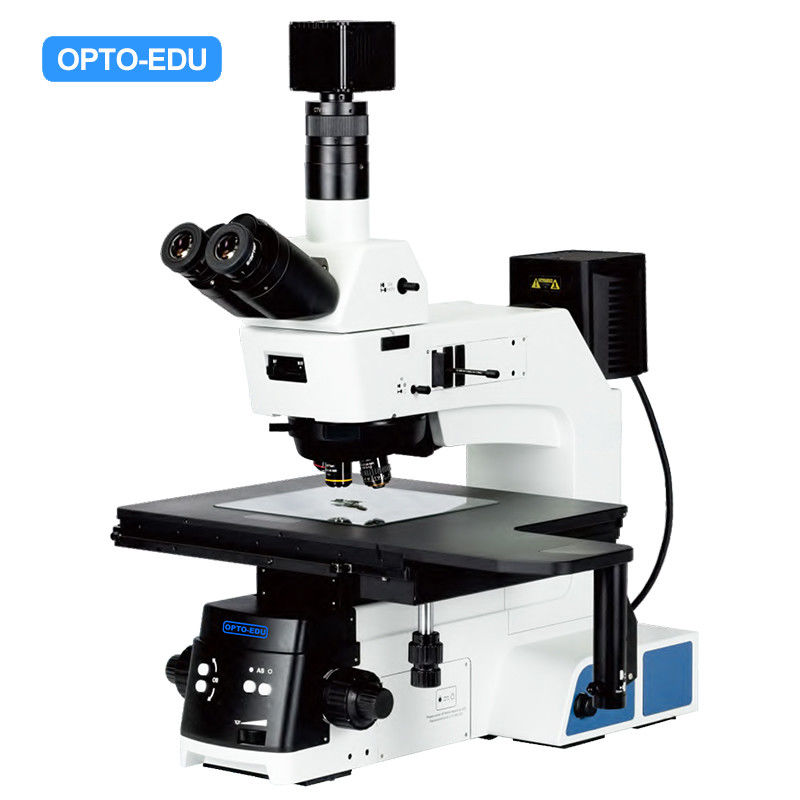

OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek

Produkty - Metalurgiczny mikroskop optyczny
  • Podkreślić

    Mikroskop metalurgiczny z napędem nosa

    ,

    Trinocular Metallurgical Mikroskop

    ,

    Semi APO Mikroskop metalurgiczny

  • System optyczny
    System optyczny z korekcją koloru Infinity
  • Obserwacja
    Jasne pole (BF)/bliska podczerwień (NIR)
  • Oglądanie głowy
    Głowica trinokularna NIR 30° (obraz prosty)
  • Okular
    WF PL10X/23mm, z regulacją dioptrii, wysoki punkt widzenia
  • Cel
    Obiektyw Infinity Plan Semi-APO NIR
  • Włókna
    Zmotoryzowany sześcioczęściowy nos z gniazdem DlC
  • Miejsce pochodzenia
    Chiny
  • Nazwa handlowa
    CNOEC, OPTO-EDU
  • Orzecznictwo
    CE,
  • Numer modelu
    A13.0915
  • Dokument
    Broszura produktu w wersji PDF
  • Minimalne zamówienie
    1 proc.
  • Cena
    FOB $1~1000, Depend on Order Quantity
  • Szczegóły pakowania
    Opakowanie kartonowe, do transportu eksportowego
  • Czas dostawy
    5 ~ 20 dni
  • Zasady płatności
    T/T, West Union, Paypal
  • Możliwość Supply
    5000 szt./miesiąc

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek

  • OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece
  • OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece
Uzyskaj cenę Skontaktuj się teraz
OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 0

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 1

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 2

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 3

Mikroskop NIR to rodzaj mikroskopu, który wykorzystuje promieniowanie bliskie podczerwieni (NIR) do obrazowania próbek i uzyskiwania informacji spektralnych o ich składzie chemicznym.Technologia ta łączy przestrzenną rozdzielczość mikroskopii ze spektralną analizą spektroskopii NIR, zapewniając potężne narzędzie do analizy materiałów na poziomie mikroskopicznym.

A13.0915 Mikroskopy NIR wykorzystują szerokopasmowe źródła światła do oświetlenia próbki, a detektor zbiera odblaskowane lub przesyłane światło.Uzyskane widma dostarczają informacji o strukturze molekularnej i składzie próbki, w tym obecność i stężenie różnych związków chemicznych.

A13.0915Mikroskopia NIR ma szeroki zakres zastosowań, w tym analizę próbek biomedycznych, farmaceutyków, polimerów i próbek geologicznych.Technika ta jest szczególnie przydatna do nieniszczącej analizy tkanek biologicznych., ponieważ może dostarczać szczegółowych informacji na temat składu chemicznego komórek i tkanek bez konieczności barwienia lub innych technik inwazyjnych.

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 4

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 5
OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 6

Kamera NIR dla szerokiego zakresu widma



Seria A13.0915 wykorzystuje kamerę NIR o szerokim spektrum widmowym, obejmującą jasny obszar i obserwację podczerwoną.Używany z filtrem kolorów przejścia pasmowego do wykrywania szeregu obszarówMoże reagować na różne części chipa wewnątrz płytki krzemowej, aby zaspokoić potrzeby różnych klientów.duże pole widzenia i obrazowanie o wysokiej rozdzielczości.

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 7
Kamera NIR Pixel Zespół Prędkość obrazu Wielkość pikseli
A59.0971-3.2M (standardowy) 3.2M 400~1100nm 120fps@2064x1544 30,45 μm
A59.0971-1.3M (nieobowiązkowe) 1.3M 400~1700nm 72fps@1280X1024 5 μm
OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 8

NIR Reflect Epi-illuminator

● W przypadku elementów optycznych w oświetlaczach, urządzenie zwiększa w 400-1700nmband Transparent, można wybrać między jasnym polem (BF) i podczerwonym (NIR) wyboru pola, szeroki zakres widmowy,niewielkie rozproszenie, nadaje się do płytek krzemowych (warstwa germanium) ma silną przepuszczalność.

● Diafragma przysłony i powiększenie obiektywu różnią się od automatycznego dopasowania, bez konieczności ręcznej regulacji, szybki i wydajny, odpowiedni dla różnych użytkowników, obserwując ten sam efekt.

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 9



Celem planu NIR Infinity Plan Semi-APO

Dzięki specjalnie zaprojektowanym obiektywom NIR A5M.0946 można obserwować wnętrze opakowanych chipów i płytek w czasie rzeczywistym, pokazując łatwiejsze obrazowanie ultra szerokiego widma.

●System obrazowania przemysłowego mikroskopu podczerwonego serii A13.0915 jest wyposażony w 5X-50Xprofesjonalne przedmioty podczerwone Lustro zapewniające korektę aberracji od długości fali widocznej do bliskiej podczerwieni,nadaje się do obserwacji konwencjonalnego pola jasnego i specjalnej obserwacji podczerwieni.

●W przypadku obiektywów o wysokim powiększeniu z większymi otworami numerycznymi dodaje się pierścień korekcyjny w celu poprawienia nakładki.Aberracje spowodowane różnymi grubościami arkuszy pokrywających umożliwiają wykrycie o wysokiej rozdzielczości i dokładności w zakresie bliskiej podczerwieni.

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 10

Przesunięcia filtrów NIR

A13.0915 zaprojektowane wieloodporne suwaky filtrów, 1100nm, 1200nm, 1300nm pasma pasma bliskich filtrów kolorów podczerwieni dla opcji Użytkownicy mogą szybko przełączać pasma,Zrealizować reakcje różnych struktur w tym samym obszarze poprzez wąskopasmowe szerokości filtrowania wtórnego, aby uzyskać ostre obrazy.

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 11

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 12

Ergonomiczne rozwiązania zapewniają najwyższą wydajność pracy

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 13

Szybko napędzany przedręt

● Wyposażone w tryb przesuwania się do przodu i do tyłu w celu szybkiego i dokładnego zlokalizowania wymaganego obiektu z wysoką dokładnością pozycjonowania powtarzalnego.



● Mechaniczny tryb przełączania skutecznie poprawia wydłużyć żywotność nosa.


OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 14


Niezależnie opracowane oprogramowanie z większą liczbą funkcji operacyjnych

A13.0915Na funkcjonalnych modułach takich jak zarządzanie, pomiar, zbieranie obrazu i zarządzanie warstwą, dodatkowo z wyjątkową funkcją wzmacniania obrazu podczerwonego,Można go również dostosować do potrzeb klienta..

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 15

Poprawa obrazu

Poprawa jasności obrazu w zakresie penetracji podczerwieni, dzięki czemu lokalne szczegóły są bardziej widoczne.


OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 16

Al Software Empowerment

Samodzielnie opracowana inteligencja może automatycznie wykrywać wady w próbkach główną funkcję uczenia się, automatyczną identyfikację wad, przechwytywanie, liczenie statystyk i inne funkcje.według różnych klientów dostosowane na żądanie.

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 17

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 18

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 19

OPTO EDU A13.0915 Trójokularowy mikroskop metalurgiczny Pół-APO Zmotoryzowany nosek 20
A13.0915 NIR Mikroskop przemysłowy metalurgiczny w bliskiej podczerwieni A13.0915 Cata, nie.
6R 8R 12R 12RT
System optyczny System optyczny korygowany kolorami nieskończoności ● ● ● ● 　
Obserwacja Pole jasne (BF) / bliskie podczerwień (NIR) ● ● ● ● 　
Głowa widzenia NIR 30° głowa trynokolarna (obraz w stanie wyprostowanym), międzysłoneczna 50-76 mm, współczynnik podziału 100:0 lub 0:100 ● ● ● ● A53.0915
Okular WF PL10X/22mm, regulowany diopterą, wysoki punkt widzenia ○ ○ ○ ○ A51.0904-1022T
WF PL10X/22mm, regulowany diopterą, wysoki punkt widzenia, z mikrometrem ○ ○ ○ ○ A51.0905-1022NRT
WF PL10X/23mm, regulowany diopterą, wysoki punkt widzenia ● ● ● ● A51.0904-1023T
WF PL10X/23mm, regulowany diopterą, wysoki punkt widzenia, z mikrometrem ○ ○ ○ ○ A51.0905-1023NRT
Plan Infinity Semi-APO NIR Cel NIR5X/0.15, WD=19,5 mm, Długość fali 450-1700 nm ● ● ● ● A5M.0946-5
NIR10X/0.3, WD=12,2 mm, Długość fali 450-1700 nm ● ● ● ● A5M.0946-10
NIR20X/0.45, WD=7.31-7.57mm, Długość fali 450-1700nm, okładka szkła 0-1.2mm z pierścieniem korygującym ● ● ● ● A5M.0946-20
NIR50X/0.70, WD=2.68-2.93mm, Długość fali 450-1700nm, pokrywa szkła 0-1.2mm z pierścieniem korygującym ● ● ● ● A5M.0946-50
Włókna Z silnikiemsześciokrotny nosnik z otworem DIC ● ● ● ● 　
Skoncentrowanie Mechanizm ostrości koaksjalnej w niskiej pozycji, szerokość 35 mm, precyzja 0,001 mm, z górną granicą i regulacją napięcia. ● ● ● ● A54.0930-MX6
Ramka i oświetlacz NIR odzwierciedlaramy, zasilanie szeroko napięte 100-240V
-- NIR Reflect illuminator 12V100W halogen, z zmienną diafragmą motoryzowaną, regulowaną w środku; z przełącznikiem BF/NIR; ze slotem filtracyjnym,		 ● ● ● - 　
NIR odzwierciedla i przekazujeramy, zasilanie szeroko napięte 100-240V
-- NIR Reflect illuminator 12V100W halogen, z zmienną diafragmą motoryzowaną, regulowaną w środku; z przełącznikiem BF/NIR; ze slotem filtracyjnym,
- Przekazuje oświetlenie 5W ciepłe LED,		 - - - ● 　
Etap 6 ¢trójwarstwowy etap mechaniczny; rozmiar 445x240 mm, zakres ruchu158x158 mm; z uchwytem sprzęgła do szybkiego ruchu;z płytą metalową do odbicia ● 　 - - A54.0971-6R
Stacja obrotowa z taczką do płytek o pojemności 6 ̊, nadająca się do płytek o pojemności 4 ̊, 5 ̊, 6 ̊ ○ - - - A54.0971-6WT
8 ¢trójwarstwowy etap mechaniczny, wielkość 525x330mm, zakres ruchu 210x210mm; z uchwytem sprzęgła do szybkiego ruchu; z płytą metalową do odbicia 　 ● - - A54.0971-8R
Podstawa obrotowa z 8 ′′ tacy dla płytek, nadająca się do 6 ′′, 8 ′′ płytek - ○ - - A54.0971-8WT
12x14trzywarstwowy etap mechaniczny; rozmiar 710x420 mm, zakres ruchu 305x356 mm, z uchwytem sprzęgła do szybkiego ruchu;z metalową płytką etapową do odbicia - - ● - A54.0971-12R
12x14trzywarstwowy etap mechaniczny; rozmiar 710x420 mm, zakres ruchu 305x356 mm, z uchwytem sprzęgła do szybkiego ruchu;z płytką szklanej sceny do odbicia i transmisji - - - ● A54.0971-12RT
Stacja obrotowa z 12 ′′ taczką do płytek, nadająca się do płytek 6 ′′, 8 ′′, 12 ′′ - - ○ ○ A54.0971-12WT
Filtr Filtr przepustowy NIR 1100 nm ● ● ● ● A56.0971-1100
Filtr przepustowy NIR 1200 nm ○ ○ ○ ○ A56.0971-1200
Filtr przepustowy NIR 1300 nm ○ ○ ○ ○ A56.0971-1300
Kamera 1.3M NlR monokromatyczna kamera 400-1700nm, inGAs, 125fpa@1280x1024, łącze kamery, rozmiar pikseli 5um ○ ○ ○ ○ A59.0971-1.3M
3.2M NlR 400-1100nm monochromatyczna kamera, Sony IMX252, 120fps@2064 x1544, USB 3.0, rozmiar pikseli 3,45um ● ● ● ● A59.0971-3.2M
Adapter do aparatu 0.35X C-mount, ustawialne skupienie ○ ○ ○ ○ A55.0930-35
0.5 X C-mount, ustawialne skupienie ○ ○ ○ ○ A55.0930-05
0.65X C-mount, ustawialne skupienie ○ ○ ○ ○ A55.0930-65
1X C -mount, ustawialne skupienie ● ● ● ● A55.0930-10
Pozostałe Mikrometr etapowy 0,01 mm, folia korekcyjna metalograficzna ● ● ● ● 　
Oprogramowanie MV Image z obsługą obrazu, pozyskiwaniem obrazu, zarządzaniem obrazem, funkcjami pomiarowymi ● ● ● ● 　
PC i5 16G, 1T+256G, 2G graficzny, 23' LCD ● ● ● ● 　
M4 i M6 ● ● ● ● 　
