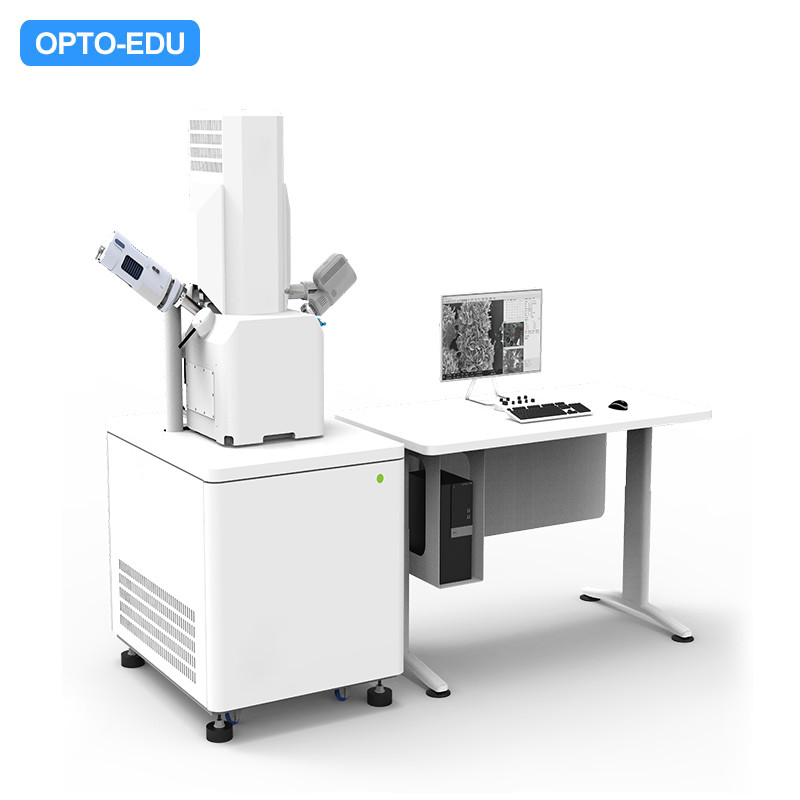

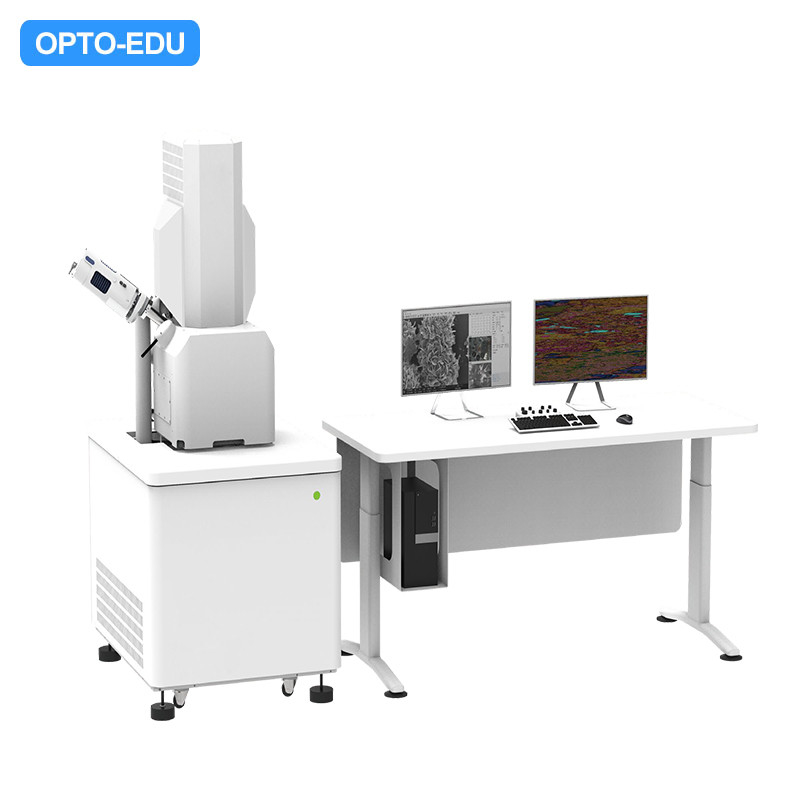

Opto Edu A63.7140A63.7160 2000000x Mikroskop elektroniczny skanujący emisję pola Schottky'ego
-
Podkreślić
2000000x Mikroskop elektroniczny skanujący
,Mikroskop elektronowy skanujący emisję pola Schottky
,Mikroskop elektronowy optoedu
-
Resolution0.9nm@30kV(SE) 1.4nm@15kV(SE)
-
Powiększenie1 ~ 2000000x
-
Electron GunSchottky Field Emission Gun
-
Voltage0.02kV～30kV
-
Electron Beam1pA~40nA
-
Dwell Time20ns
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaCNOEC, OPTO-EDU
-
OrzecznictwoCE, Rohs
-
Numer modeluA63.7040
-
Dokument
-
Minimalne zamówienie1 proc.
-
CenaFOB $1~1000, Depend on Order Quantity
-
Szczegóły pakowaniaOpakowanie kartonowe, do transportu eksportowego
-
Czas dostawy5 ~ 20 dni
-
Zasady płatnościT/T, West Union, Paypal
-
Możliwość Supply5000 szt./miesiąc
Opto Edu A63.7140A63.7160 2000000x Mikroskop elektroniczny skanujący emisję pola Schottky'ego
| Specyfikacja | A63.7140 | A63.7160 | |
| Kluczowe parametry | Rozstrzygnięcie |
1.4nm@15kV ((SE)
2.5nm@30.0kV ((BSE)
|
0.9nm@30kV ((SE) 1.2nm@15kV ((SE) 1.5nm@1kV(SE, tryb BD) |
| Napęd przyspieszający | 00,02 kV/30 kV | 00,02 kV/30 kV | |
| Zwiększenie | 1/2000000x | 1/2000000x | |
| Elektrowa broń | Schottky Thermal Field Emission Gun (Pistolet do emisji pola cieplnego Schottky) | Schottky Thermal Field Emission Gun (Pistolet do emisji pola cieplnego Schottky) | |
| Prąd sondy | 1pA ~ 40nA | 1pA ~ 40nA | |
| Pole widzenia | 6 mm | 6 mm | |
| Czas pobytu | 20n | 20n | |
| Odchylenie wiązki | - Tak. | System odchylenia podwójnej wiązki: Elektromagnetyczny i statyczny hybrydowy układ odchylenia wiązki |
|
| Obiektyw | System podwójnych celów: Obiektyw magnetyczny i obiektyw elektrostatyczny, próbka magnetyczna dostosowalna |
System podwójnych celów: Obiektyw magnetyczny i obiektyw elektrostatyczny, próbka magnetyczna dostosowalna |
|
| Otwór strzelby | (10μm, 30μm, 70μm, 100μm, 150μm, 220μm) * 2 zestawy (1 do zapasowego), ruch motoryzowany | (10μm, 30μm, 70μm, 100μm, 150μm, 220μm) * 2 zestawy (1 do zapasowego), ruch motoryzowany | |
| Izba | Wielkość komory | Szerokość 370 mm, wysokość 330 mm, głębokość 344 mm | Szerokość 370 mm, wysokość 330 mm, głębokość 344 mm |
| Port rozszerzający | 10 Porty | 10 Porty | |
| System próżniowy | 2 pompy jonowe 1 pompa turbo molekularna 1 Bez oleju pompy mechanicznej |
2 pompy jonowe 1 pompa turbo molekularna 1 Bez oleju pompy mechanicznej |
|
| Próżnia broni: 2x10-7Pa Próżnia komory: 6x10-4Pa |
Próżnia broni: 2x10-7Pa Próżnia komory: 6x10-4Pa |
||
| Etap | 5 osi Auto Stage, X:130mm, Y:130mm, Z:60mm, R: 360°, T: -10°/70°, maksymalne obciążenie > 500 g | 5 osi Auto Stage, X:130mm, Y:130mm, Z:60mm, R: 360°, T: -10°/70°, maksymalne obciążenie > 500 g | |
| Kamera | Optyczna nawigacja kolorów CCD Wysokiej rozdzielczości IR CCD |
Optyczna nawigacja kolorów CCD Wysokiej rozdzielczości IR CCD |
|
| Detektory i rozszerzenia | Standardowy | Detektor SE | Detektor SE Detektor wnętrza soczewek |
| PC i oprogramowanie | Komputer | Stacja robocza, pamięć 16G, dysk twardy 512G, 24" monitor, system Win10 | Stacja robocza, pamięć 16G, dysk twardy 512G, 24" monitor, system Win10 |
| Kontrola | Panel sterowania i joystick | Panel sterowania i joystick | |
| Oprogramowanie | Autofokus, Auto Stigmator, Auto kontrast jasności, Format obrazu TIFF,JPG,PNG,BMP, rozdzielczość wyjścia obrazu Max 16k*16k | Autofokus, Auto Stigmator, Auto kontrast jasności, Format obrazu TIFF,JPG,PNG,BMP, rozdzielczość wyjścia obrazu Max 16k*16k | |
| Akcesoria opcjonalne | A50.7101 | BSE | BSE |
| A50.7102 | - | InLens BSE | |
| A50.7103 | Spektroskopia dispersyjna energii (EDS/EDX) | Spektroskopia dispersyjna energii (EDS/EDX) | |
| A50.7104 | Wzorzec dyfrakcji odwrotnego rozpraszania elektronów (EBSD) | Wzorzec dyfrakcji odwrotnego rozpraszania elektronów (EBSD) | |
| A50.7105 | EDS+EBSD | EDS+EBSD | |
| A50.7106 | Skanowanie elektronów przesyłowych (STEM) | Skanowanie elektronów przesyłowych (STEM) | |
| A50.7107 | Prąd indukcyjny wiązki elektronów (EBIC) | Prąd indukcyjny wiązki elektronów (EBIC) | |
| A50.7108 | Katodoluminescencja (CL) | Katodoluminescencja (CL) | |
| A50.7109 | Płyn | Płyn | |
| A50.7110 | Szczelina powietrzna, magazyn wymiany próbek | Szczelina powietrzna, magazyn wymiany próbek | |
| A50.7111 | Wykrywacz wiązki | Wykrywacz wiązki | |
| A50.7120 | Oprogramowanie do szycia dużych obrazów | Oprogramowanie do szycia dużych obrazów | |
| A50.7121 | Oprogramowanie do analizy cząstek | Oprogramowanie do analizy cząstek | |
| A50.7112 | Podtrzymacz przenoszenia próżni | Podtrzymacz przenoszenia próżni | |
| A50.7113 | System korelacyjny Raman-SEM | System korelacyjny Raman-SEM | |
| A50.7115 | UPS | UPS | |
| A50.7114 | - | Wbudowany w kolumny urządzenie do montażu energii ExB | |
|
▶Duża kompatybilność, duża adaptacyjność Można je zainstalować na różnych terminalach, takich jak komputery, telefony komórkowe i tablety, w celu sterowania mikroskopem elektronicznym;Ten system operacyjny mikroskopu elektronicznego SEM-OS jest kompatybilny z SEM różnych producentów i jest kompatybilny z wieloma modelami, rozszerzenie ekosystemu SEM
▶Zintegrowane oprogramowanie i komputery, proste i wydajne Zjednoczone interfejs użytkownika, bez konieczności wielokrotnego dostosowywania do różnych terminali;Wyposażone w algorytmy sztucznej inteligencji do zbierania informacji i prezentowania efektów wyjściowych w czasie rzeczywistym z jaśniejszą jakością obrazu i bardziej widocznymi szczegółami; SEM napędzany przez jądro przyspiesza sterowanie sprzętem |
|
1 paska menu, 2 obszar szybkiego działania, 3 paska danych, 4 obszar monitorowania, 5 obszar nawigacji, 6 obszar kompleksowy, 7 obszar działania, 8 obszar stanu |
|
Mikroskop elektronów skanujących z serii A63.7140/A63.7160 wyposażony jest w pręty przenośne próżniowe IGS, spektrometry energii EDS, spektroskopię Ramana i inne akcesoria,dostarczanie kompleksowego rozwiązania do badań baterii litowych od przygotowania próbek, obserwacja morfologii, analiza składu i analiza strukturalna. |
|
Krok 1:Przetwornik przenośny zostaje załadowany do schowka rękawiczkowego w celu zakończenia przenoszenia próbki z schowka rękawiczkowego do schowka przenośnego.
Krok 2:Proces przenoszenia próbki polega na przenoszeniu ciśnienia dodatniego do komory pręta podczas procesu przenoszenia.
Krok 3:Przetwornik przenośny jest załadowany na mikroskop elektroniczny w celu przenoszenia próbki z komory przenośnej do komory głównej mikroskopu elektronicznego.
Krok 4:Zdjęcie próbek i przetwarzanie danych, dostosowanie do potrzeb użytkownika.
▶SEM+ EDS spektrometr + przenośnik próżni + spektroskopia Ramana + oprogramowanie analityczne
Analiza strukturalna. Analiza mechanizmów. Wysokiej precyzji tabela przesunięć. ▪ Wykonaj analizę struktury molekularnej, której nie potrafią dokonać urządzenia EDS, i w pełni zrozum skład próbki ▪ Szybkie przełączanie pomiędzy ośą optyczną Ramana a ośą optyczną wiązki elektronów, wielowymiarowa analiza cech próbki i śledzenie w czasie rzeczywistym. Ewolucja strukturalna materiałów podczas procesów ładowania i rozładowania oraz dogłębne badanie ich mechanizmów wspomagających ▪ Duży układ, wysokiej precyzji, wysokiej prędkości piezoelektryczny stolik z przemieszczaniem ceramiki, umożliwiający zintegrowane przechwytywanie danych w tej samej pozycji,Spotkanie Analiza stabilności długoterminowej powierzchni konfocalnej Ramana |
