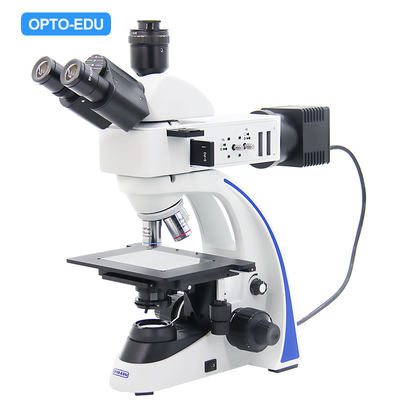

A13.3601 Mikroskop metalurgiczny, przepuszczający i odbijający światło | -B | -T | Kata.NIE. | |
System optyczny | System optyczny z korekcją koloru Infinity | ● | ● | |
Oglądanie głowy | Głowica lornetki Gemel, nachylona pod kątem 30°, odległość między źrenicami: 54 mm ~ 75 mm, regulacja lewej dioptrii ± 5 | ● | ||
Głowica trójokularowa Gemel, nachylona pod kątem 30°, odległość między źrenicami: 54 mm ~ 75 mm, regulacja lewej dioptrii ± 5, Współczynnik podziału R:T=50:50, z ogniskowaniem C-mount 0,5x |
● | |||
Okular | Okular szerokokątny z wysokim punktem ocznym WF10x/20mm | ● | ● | |
Nieskończoność Plan dużej odległości roboczej Achromatyczny cel metalurgiczny | 5x NA 0,15 WD12 | ● | ● | A5D.3633-5 |
10x NA 0,3 WD16 | ● | ● | A5D.3633-10 | |
20x NA 0,4 WD12 | ● | ● | A5D.3633-20 | |
50x NA 0,55 WD9.15 | ● | ● | A5D.3633-50 | |
100x NA 0,8 WD2.1 | ○ | ○ | A5D.3633-100 | |
nos | Czwórka wewnętrzna | ● | ● | |
Rama | Ramka transmitowana i odbijana ze szklaną płytką, koncentryczny system ogniskowania z regulacją naciągu i urządzeniem z ograniczeniem w górę, zakres zgrubny: 23 mm, precyzja dokładna: 0,002 mm. | ● | ● | |
Etap roboczy | Dwuwarstwowy stolik mechaniczny z regulacją współosiową X/Y, rozmiar: 190 mm x 150 mm, zakres ruchu: 76 mm x 50 mm, metalowa płytka do przesyłanej ramy;Szklana płyta do transmitowanej i odbijanej ramki. | ● | ● | |
Oświetlenie odbite | Odbita Latarnia Z Pojedynczą Diodą LED 5W, Ciepły Biały Kolor.Oświetlacz Koehler z centralnie regulowanym polem i przysłoną.Zewnętrzny adapter szerokopasmowy, napięcie wejściowe 100 V-240 V_AC50/60 Hz, napięcie wyjściowe DC12V2A. | ● | ● | |
Oświetlenie przechodzące | Pojedyncza dioda LED 3W, kolor biały, z kondensorem Abbego NA1.25 do światła przechodzącego, z centralnie ustawioną przysłoną irysową. | ● | ● | |
Polaryzacja | Polaryzator I Analizator.Analizator jest regulowany za pomocą obrotu o 360°. | ● | ● | |
Mocowanie typu C | 0,35x, regulacja ostrości | ○ | ○ | A55.3623-35 |
0,5x, regulacja ostrości | ● | ● | A55.3623-05 | |
1,0x, regulacja ostrości | ○ | ○ | A55.3623-10 |
