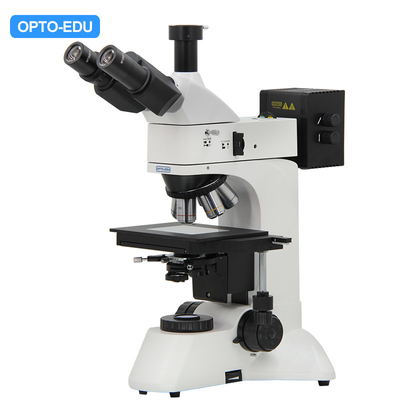

Bezprzewodowy metalurgiczny mikroskop optyczny 50X - 400X A13.0211
Opis:
Nowość w 2009 roku!
A13.0211 pionowy jasny / ciemny mikroskop metalurgiczny światła transmitowanego / odbitego, jest rodzajem wielofunkcyjnego mikroskopu kontrolnego przemysłu.Wyposażony jest w obiektywy jasne lub ciemne, okulary szerokokątne oraz zintegrowane urządzenie do obserwacji polaryzacji, oświetlacz Kohler stosowany jest w systemie oświetlania przechodzącego i odbitego, całe pole jest wyraźne i równomierne.Nadaje się do kontroli, takich jak półprzewodnikowy wafel krzemowy, płyta podłogowa LCD, płyta elektryczna, stały proszek i wszelkiego rodzaju próbki przemysłowe, które są półprzezroczyste lub nieprzezroczyste.Jest idealnym instrumentem w pracach badawczych w biologii, metalografii, mineralogii, inżynierii precyzyjnej, elektronice itp.
--System optyczny UIS i konstrukcja funkcji modularyzacji
-Długa odległość robocza jasne lub ciemne cele planu pola (bez szkła osłonowego), pole jest szerokie i wyraźne;
-Koncentryczny system ogniskowania zgrubnego / dokładnego, z regulacją napięcia i ogranicznikiem w górę, minimalny podział ogniskowania: 2um 2
--Maksymalny ruch sceny to około 30mm
-Zintegrowane urządzenie do obserwacji polaryzacji, polaryzator można zakreślić 360 stopni;
--Reflektorem odbłyskowym jest żarówka halogenowa 12V50W, a pokrywa obudowy lampy może być obracana, co umożliwia wymianę lampy i bezpieczeństwa.
-- Przepuszczany oświetlacz to żarówka halogenowa 12V30W i dodawany promiennik
--Głowica trójokularowa może służyć do obserwacji okularów i mikrofotografii w 100% strumieniu światła, pasuje do mikrofotografii ciemnego pola.
Trinokularowy Głowa
Wyłączony dostosowując międzyźrenicowy odległość, aby odległość tubusu okularu
jest identyczny z międzyźrenicowydystans.Podczas obserwacji przez dwa okulary
zmienić odległość od środka źrenicy wyjściowej tubusów okularu, obracając lewy lub prawy korpus oprawki
Pięciokrotny Nosek, Wewnętrzna lokalizacja łożyska kulkowego
Plan jasnego pola LWD Infinity Cel (Bez szklanej osłony)
Etap roboczy
Dwuwarstwowy stolik mechaniczny, rozmiar 210x140mm, zakres ruchu 63x50mm
Abbe Skraplacz
NA = 1.25, regulacja w górę/w dół zębatki i zębnika
A13.0211 Stojący Mikroskop Metalurgiczny, Transmisja i odbicie, BD, DIC, polaryzacja |
A13.0211 | -BD | -DIC | -BDDIC | Kat.Nie. | |
Głowa | Trinokularny, nachylenie 30°, obrót 360°, rozstaw źrenic 53~75mm, regulacja dioptrii tubusu okularu po lewej stronie ±5°, przełącznik E100:P0/E0:P100 | ● | ● | ● | ● | |
Okular | WF10x/22mm, | ●● | ●● | ●● | ●● | A51.0202-1022 |
Dzielenie WF10x/22mm, 0.1mm/Div | ○ | ○ | ○ | ○ | A51.0205-G10B | |
Nosek | Pięciokrotne, wewnętrzne ustalanie łożyska kulkowego | ● | ● | ● | ● | |
LWD Nieskończoność Jasne pole Cel planu (Bez szklanej osłony) |
PLL2,5x/0,07mm, WD13mm | ○ | A5M.0235-2,5 | |||
PLL5x/0,12mm, WD26,1mm | ● | A5M.0235-5 | ||||
PLL10x/0,25mm, WD20,2mm | ● | A5M.0235-10A | ||||
PLL20x/0.40mm, WD8.8mm | ○ | A5M.0235-20 | ||||
PLL40x/0,60mm, WD3,98mm, sprężyna | ● | ● | ● | A5M.0235-40 | ||
PLL50x/0.70mm, WD3.68mm, Sprężyna | ○ | A5M.0235-50 | ||||
PLL60x/0.70mm, WD3.18mm, Sprężyna | ● | A5M.0235-60A | ||||
PLL80x/0.80mm, WD1.25mm, sprężyna | ○ | A5M.0235-80 | ||||
PLL100x/0,85 mm, WD0,4 mm, sprężyna | ○ | A5M.0235-100 | ||||
LWD Nieskończoność Jasne/ciemne pole Cel planu (Bez szklanej osłony) |
BD PLL5x/0,12 mm, WD9,7 mm | ● | A5M.0237-5 | |||
BD PLL10x/0,25mm, WD9,3mm | ● | A5M.0237-10 | ||||
BD PLL20x/0.40mm, WD7.2mm | ● | A5M.0237-20 | ||||
BD PLL40x/0,60mm, WD3.0mm, sprężyna | ● | A5M.0237-40 | ||||
BD PLL50x/0.70mm, WD2.5mm, sprężyna | ○ | A5M.0237-50 | ||||
BD PLL60x/0.75mm, WD1.9mm, sprężyna | ○ | A5M.0237-60 | ||||
BD PLL80x/0.80mm, WD0.8mm, sprężyna | ○ | A5M.0237-80 | ||||
BD PLL100x/0.85mm, WD0.22mm, Sprężyna | ○ | A5M.0237-100A | ||||
BD PLL100x/0.85mm, WD0.40mm, Sprężyna | ○ | A5M.0237-100A | ||||
LWD Nieskończoność DIC Cel planu (Bez szklanej osłony) |
LMPlan 5x/0,12mm, WD15,0mm | ● | A5M.0238-5D | |||
LMPlan 10x/0,3mm, WD10,5mm | ● | A5M.0238-10B | ||||
LMPlan 20x/0,40mm, WD4,5mm | ● | A5M.0238-20A | ||||
LWD Nieskończoność DIC Jasne/ciemne pole Plan Cel |
BD LMPlan 5x/0,12 mm, WD7,9 mm | ● | A5M.0239-5A | |||
BD LMPlan 10x/0,25 mm, WD 9,3 mm | ● | A5M.0239-10A | ||||
BD LMPlan 20x/0,40 mm, WD1,4 mm | ● | A5M.0239-20A | ||||
Obserwacja DIC | 5x/10x/20x DIC Push-Pull Group Slide | ● | ● | |||
Etap roboczy | Dwuwarstwowy stolik mechaniczny, rozmiar 210x140mm, zakres ruchu 63x50mm | ● | ● | ● | ● | |
Skupienie | Współosiowy system zgrubnego i dokładnego ogniskowania, z regulacją naciągu i ogranicznikiem w górę, precyzyjna minimalna podziałka ogniskowania 2um | ● | ● | ● | ● | |
Przekazać Oświetlenie |
Lampa halogenowa 6V30W, regulacja jasności | ● | ||||
Lampa halogenowa 12V30W, regulacja jasności | ● | ● | ● | |||
Abbe Condenser NA=1,25, regulacja w górę/w dół w zębatce i zębniku | ● | ● | ● | ● | ||
Niebieski filtr i szlifowane szkło | ● | ● | ● | ● | ||
Kolektor do oświetlenia z lampą halogenową (z opiłowaną membraną) | ● | ● | ● | ● | ||
Odzwierciedlić Oświetlenie |
Lampa halogenowa 6V30W, regulacja jasności | ● | ||||
Lampa halogenowa 12V50W, regulacja jasności | ● | ● | ● | |||
Oświetlenie Epi Integruje membranę polową, membranę aperturową, urządzenie przełączające filtr dla żółtego, niebieskiego, zielonego filtra i szkła szlifowanego | ● | ● | ● | ● | ||
Polaryzacja | Polaryzator typu push-pull | ● | ● | ● | ● | |
Wbudowany analizator i swobodne przełączanie | ● | ● | ● | ● | ||
Adapter | 0,4x mocowanie C | ○ | ○ | ○ | ○ | A55.0202-1 |
1,0x mocowanie C | ○ | ○ | ○ | ○ | A55.0202-2 | |
0.5x C-Mount z podziałem 0.1mm/Div | ○ | ○ | ○ | ○ | A55.0202-3 | |
0.5x mocowanie C | ○ | ○ | ○ | ○ | A55.0202-4 | |
Adapter do lustrzanek cyfrowych Canon EF | ○ | ○ | ○ | ○ | A55.0204-1 | |
Uwaga: '●' oznacza standardowy strój '○' oznacza opcjonalne |
